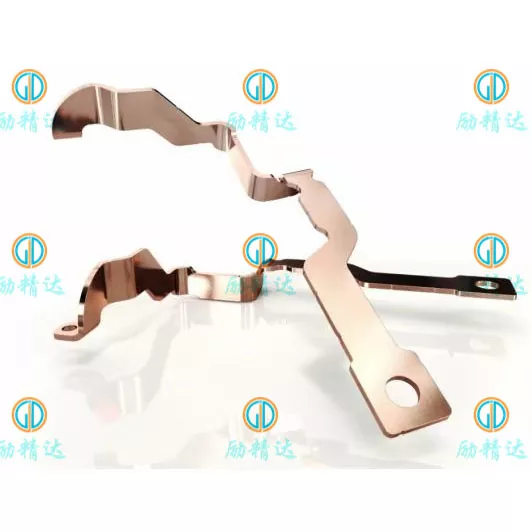

Ako môže medená prípojnica batérie EV zlepšiť energetickú účinnosť a spoľahlivosť?

AnMedená prípojnica batérie EVje kritické elektrické prepojenie, ktoré ovplyvňuje distribúciu prúdu, nárast teploty, efektivitu balenia a dlhodobú spoľahlivosť batérie. Táto príručka vysvetľuje, ako vybrať medené materiály, určiť rozmery vodičov, vyhodnotiť pevné a flexibilné prípojnice, riadiť odpor pripojenia, špecifikovať pokovovanie a izoláciu a vyhnúť sa bežným výrobným problémom. Poskytuje tiež praktický kontrolný zoznam zdrojov, ktorý pomôže inžinierom a obstarávacím tímom vyvinúť vlastné prípojnice, ktoré spĺňajú ich elektrické, mechanické a výrobné požiadavky.

1. Čo je medená prípojnica batérie EV?

AnMedená prípojnica batérie EVje vodivá kovová súčiastka určená na prenos elektrickej energie medzi batériovými článkami, modulmi, stykačmi, poistkami, prúdovými snímačmi a ďalšími komponentmi v rámci vysokonapäťového systému elektrického vozidla. V závislosti od architektúry batérie môžu byť prípojnice ploché pásy, tvarované dosky, laminované flexibilné vodiče alebo špeciálne tvarované zostavy vyrobené podľa presných rozmerových požiadaviek.

Na rozdiel od konvenčného vedenia môže prípojnica poskytnúť kompaktnú, opakovateľnú prúdovú cestu s definovanými kontaktnými plochami a montážnymi polohami. Vďaka tomu je obzvlášť užitočný v batériových súpravách, kde je dostupný priestor obmedzený a elektrické spojenia musia zostať stabilné pri vibráciách a zmenách teploty.

Typický systém batérií EV môže obsahovať niekoľko úrovní prípojníc:

• Prepojenie buniek:Pripojte jednotlivé bunky alebo skupiny buniek v rámci modulu.
• Pripojenia modulov:Prenášajte prúd medzi batériovými modulmi a podporujú požadovanú sériovú alebo paralelnú konfiguráciu.
• Prípojnice na úrovni balenia:Pripojte moduly k vysokonapäťovým distribučným komponentom vrátane stýkačov, poistiek a výstupných svoriek.
• Pripojenia výkonovej elektroniky:Prepojte batériové systémy s invertormi, rozvodnými súpravami jednosmerného prúdu alebo inými vysokoprúdovými zariadeniami.

Konkrétny dizajn závisí od formátu bunky, napätia systému, profilu prúdu, spôsobu pripojenia, dostupného priestoru na inštaláciu a bezpečnostných požiadaviek. Úspešná prípojnica je preto viac než len kus medi: je to skonštruovaný komponent, ktorý musí fungovať ako súčasť kompletnej elektrickej a mechanickej zostavy.

2. Prečo je meď dôležitá v batériových systémoch EV?

Meď je široko používaná pre vysokoprúdové prepojenia batérií, pretože kombinuje vysokú elektrickú vodivosť s dobrou tepelnou vodivosťou, tvarovateľnosťou a kompatibilitou s mnohými zavedenými výrobnými procesmi a procesmi povrchovej úpravy.

Tieto charakteristiky pomáhajú inžinierom vyvinúť kompaktné prúdové cesty pri riadení elektrických strát a podpore spoľahlivých spojení. Samotná meď však nezaručuje dobrý výkon. Musia sa zvážiť aj rozmery, spoje, podmienky chladenia, izolácia a kvalita výroby.

Nižší elektrický odpor

Elektrický odpor vytvára teplo, keď prúd prechádza vodičom. Správne dimenzovaná medená prípojnica môže obmedziť odporové straty a pokles napätia, čím pomáha zachovať účinnosť prenosu energie. Výhoda je obzvlášť dôležitá pri vysokoprúdových batériových systémoch, kde aj malé zvýšenie odporu môže vytvoriť významné množstvo tepla.

Kompaktné elektrické balenie

Batérie musia obsahovať články, chladiace komponenty, konštrukčné podpery, senzory, ochranné zariadenia a izoláciu v obmedzenom kryte. Vysoká vodivosť medi umožňuje konštruktérom hodnotiť relatívne kompaktné prierezy vodičov pri splnení požadovaných elektrických a tepelných limitov.

Prispôsobivá výroba

Medené plechy, pásy a tyče je možné rezať, lisovať, dierovať, ohýbať, opracovávať a pokovovať podľa dizajnu komponentov. V závislosti od aplikácie a výrobných možností môžu tieto procesy produkovať prispôsobené vzory otvorov, tvarované koncovky, montážne prvky a zložité trojrozmerné tvary.

Potenciálne zlepšená konzistencia zostavy

Dobre navrhnutá vlastná prípojnica poskytuje opakovateľné miesta pripojenia a montážnu geometriu. To môže zjednodušiť automatizovanú alebo poloautomatickú montáž, obmedziť úpravy inštalácie a pomôcť zlepšiť konzistentnosť výroby.

3. Ktorá konštrukcia prípojnice vyhovuje vašej aplikácii?

Výber správnej konštrukcie je dôležitým včasným rozhodnutím, pretože ovplyvňuje inštalačný priestor, flexibilitu, toleranciu vibrácií, výrobné metódy a celkové náklady na projekt. Medzi najbežnejšie možnosti patria pevné medené prípojnice, laminované ohybné prípojnice a opletené medené prípojnice.

Kedy je vhodná pevná prípojnica?

Pevná konštrukcia je vhodná, keď svorky zostanú v pevnej polohe a montážna konštrukcia poskytuje primeranú podporu. Môže byť obzvlášť praktický pre distribúciu energie na úrovni balenia, poistkové spojenia a kompaktné elektrické zostavy, kde je dôležitá konzistentná geometria.

Kedy by ste mali zvážiť flexibilnú prípojnicu?

Flexibilný dizajn môže byť výhodnejší, keď sa spojenie musí prispôsobiť tepelnej rozťažnosti, výrobným toleranciám alebo relatívnemu pohybu medzi komponentmi. Vrstvené medené prípojnice môžu kombinovať vysokoprúdovú kapacitu s kontrolovanou flexibilnou oblasťou, hoci oblasti svoriek a izolačné prechody stále vyžadujú starostlivé inžinierstvo.

Pred výberom ktorejkoľvek konštrukcie zhodnoťte celý rozsah inštalácie, požiadavky na pohyb, postupnosť montáže, servisný prístup a elektrické zaťaženie. Dizajn, ktorý vyhovuje modelu CAD, môže byť stále ťažké nainštalovať, ak sa nezohľadnil prístup k nástroju, vôľa medzi spojovacími prvkami alebo výrobné tolerancie.

4. Ako by ste si mali vybrať materiály medi?

Výber materiálu ovplyvňuje vodivosť, správanie pri tvárnení, kompatibilitu spájania, povrchovú úpravu a cenu. Vhodná trieda závisí skôr od výrobného procesu a prevádzkového prostredia než od samotnej čistoty medi.

Zvážte požiadavky na temperovanie a tvarovanie

Teplota materiálu ovplyvňuje pevnosť, ťažnosť, ohybnosť a pružnosť. Pevný ohyb hrubej medi môže spôsobiť praskanie alebo deformáciu povrchu, ak stav materiálu a polomer ohybu nie sú vhodné. Keď návrh obsahuje niekoľko ohybov alebo tesne umiestnených otvorov, kontrola výroby môže identifikovať riziká pred začatím výroby nástrojov alebo sériovej výroby.

Prispôsobte materiál spôsobu spájania

Skrutkované, zvárané, spájkované a laminované konštrukcie kladú rôzne požiadavky. Napríklad medená trieda, ktorá funguje dobre pre konvenčné skrutkové spojenie, nemusí byť najlepšou voľbou pre špecializovaný proces zvárania. Dodávateľ a konštruktér by mali potvrdiť kompatibilitu materiálu so zamýšľanou metódou spájania a v prípade potreby overiť hotový spoj.

Pre medzinárodné zdroje špecifikujte požadovaný materiálový štandard, triedu, tvrdosť, hrúbku a prípustné náhrady. Všeobecná poznámka ako „vysokokvalitná meď“ je nedostatočná, keď sa musí overiť elektrický výkon a opakovateľná výroba.

5. Ako prúd, odpor a teplo ovplyvňujú dizajn?

Aktuálna kapacita je jedným z najdôležitejších faktorov pri konštrukcii prípojnice EV batérie. Neexistuje však žiadne univerzálne hodnotenie prúdu, ktoré by sa vzťahovalo na každý medený pásik určitej šírky a hrúbky. Skutočný výkon závisí od geometrie vodiča, okolitej teploty, podmienok krytu, chladenia, odporu pripojenia a trvania elektrického zaťaženia.

Pochopiť základné elektrické vzťahy

Pre jednosmerný systém možno prúd odhadnúť z výkonu a napätia:

V týchto vzťahoch I je prúd, P je elektrický výkon, V je napätie, R je odpor, ρ je odpor materiálu, L je dĺžka vodiča a A je plocha prierezu. Rovnice poskytujú východiskový bod pre konštrukčné výpočty, nie náhradu za tepelnú analýzu alebo testovanie.

Dôležitý je najmä druhý štvorec prúdu. Ak sa prúd zdvojnásobí, zatiaľ čo odpor zostane nezmenený, strata odporového výkonu sa zvýši štvornásobne. To robí z aktuálneho profilu, pracovného cyklu a kvality pripojenia kritické úvahy.

Oddelene vyhodnoťte trvalý a špičkový prúd

Systémy batérií elektromobilov môžu zaznamenať nepretržité vybíjanie, krátke vrcholy zrýchlenia, regeneratívne brzdenie a nabíjacie zaťaženie. Tieto prevádzkové podmienky môžu vytvárať rôzne tepelné nároky. Dizajn, ktorý toleruje krátku špičku, nemusí byť vhodný pre rovnaký prúd aplikovaný nepretržite.

Pred finalizáciou rozmerov vodičov by mali inžinieri definovať nasledovné:

• Menovité napätie systému a maximálne prevádzkové napätie.
• Trvalý prúd, špičkový prúd a trvanie špičky.
• Okolitá teplota v blízkosti prípojnice a predpokladaný rozsah prevádzkovej teploty.
• Povolený nárast teploty v miestach vodiča aj pripojenia.
• Dĺžka vodiča, dostupný prierez a orientácia inštalácie.
• Podmienky chladenia, susedné zdroje tepla a vetranie krytu.
• Maximálny povolený pokles napätia a príslušné požiadavky na ochranu.

Neprehliadnite kompletnú tepelnú cestu

Teplo môže opustiť prípojnicu konvekciou, sálaním, montážnym hardvérom, pripojenými svorkami alebo blízkymi štruktúrami. Izolácia a utesnený kryt môžu zmeniť rozptyl tepla. V dôsledku toho môžu dve prípojnice s rovnakými rozmermi medi dosahovať rôzne teploty v rôznych zostavách.

Robustný vývojový proces kombinuje výpočty, technické preskúmanie a testovanie v reprezentatívnych podmienkach. V prípade aplikácií kritických z hľadiska bezpečnosti by validácia nárastu teploty mala odrážať zamýšľané materiály, povrchovú úpravu, spôsob upevnenia a prostredie inštalácie.

6. Ako môžete zabrániť zlyhaniam pripojenia?

Vysokokvalitný medený vodič stále nemusí poskytovať spoľahlivý výkon, ak sú jeho spojenia zle navrhnuté. Pri vysokom prúde môže nadmerný prechodový odpor vytvárať lokálne teplo, urýchliť degradáciu povrchu, poškodiť izoláciu v blízkosti alebo prispieť k uvoľneniu spoja.

Starostlivo navrhnite kontaktné plochy

Skrutkové spoje vyžadujú vhodnú kontaktnú plochu, rovinnosť povrchu, výber upevňovacieho prvku a riadenú upínaciu silu. Poloha otvoru, otrepy, deformácia, kontaminácia a nekompatibilné povrchové úpravy môžu ovplyvniť konečné rozhranie. Špecifikácia zostavy by mala skôr definovať príslušný krútiaci moment skrutiek alebo postup upevnenia, než ich ponechať na individuálnom posúdení operátora.

Kontrola zváraných a laminátových spojov

Flexibilné laminované prípojnice často používajú lepené alebo zvárané koncové zóny na pripojenie viacerých medených vrstiev. Spoj musí poskytovať primeranú elektrickú kontinuitu a mechanickú integritu bez poškodenia ohybnej časti. Parametre zvárania, geometria koncovky, prívod tepla a metódy kontroly by sa mali stanoviť pre skutočný stoh materiálu.

Naplánujte si vibrácie a tepelné cykly

Elektrické vozidlá fungujú pri opakovaných vibráciách a teplotných zmenách. Rozdiely v tepelnej rozťažnosti medzi pripojenými komponentmi môžu spôsobiť namáhanie prípojníc a upevňovacích prvkov. Flexibilné časti, vhodné podpery, vhodné vôle a kvalifikované spôsoby spájania môžu pomôcť prispôsobiť sa týmto podmienkam.

7. Ako pokovovanie a izolácia zvyšujú bezpečnosť?

Povrchová úprava a izolácia sú funkčné dizajnové rozhodnutia, nielen kozmetické úpravy. Môžu ovplyvniť kontaktné správanie, odolnosť proti korózii, elektrickú izoláciu, konzistenciu montáže a prevádzkovú bezpečnosť.

Vyberte si pokovovanie pre kontaktné prostredie

Pokovovanie cínom, niklom a striebrom sa môže použiť v rôznych aplikáciách prípojníc. Cín sa bežne zvažuje pre mnohé elektrické kontaktné rozhrania kvôli jeho cene a praktickým kontaktným charakteristikám. Nikel môže byť vhodný pre určité teplotné alebo environmentálne požiadavky, zatiaľ čo striebro možno zvážiť tam, kde jeho vlastnosti elektrického kontaktu odôvodňujú dodatočné náklady.

Pri konečnom výbere sa musí brať do úvahy spojovacia koncovka, prevádzková teplota, vlhkosť, kontaminácia, vystavenie korózii, kontaktný tlak a príslušné požiadavky na produkt. Hrúbka pokovovania, pokrytie, maskovanie a kontrolné kritériá by mali byť špecifikované tam, kde ovplyvňujú funkčnosť.

Špecifikujte izoláciu podľa napätia systému

V závislosti od konštrukcie môžu prípojnice používať teplom zmrštiteľné hadičky, polymérové ​​manžety, lisované kryty, epoxidové nátery alebo iné inžinierske izolačné systémy. Každé riešenie má iné požiadavky na teplotnú odolnosť, dielektrický výkon, mechanickú ochranu a vyrobiteľnosť.

Vysokonapäťové zostavy tiež vyžadujú vhodné povrchové a voľné vzdialenosti. Tieto vzdialenosti závisia od platného bezpečnostného rámca, pracovného napätia, usporiadania izolácie, podmienok prostredia a konštrukcie produktu. Mal by ich stanoviť zodpovedný konštruktér a nie vyberať zo všeobecnej schémy prípojníc.

Izolácia musí byť tiež kompatibilná s ohybmi, kontaktnými oknami, upevňovacími oblasťami a montážnymi nástrojmi. Zle definované kovové oblasti môžu viesť k nekonzistentnému manuálnemu orezávaniu, náhodnému poškodeniu alebo zníženiu elektrickej ochrany.

8. Aké výrobné procesy zabezpečujú stálu kvalitu?

Kvalita výroby závisí od toho, ako dobre spolupracujú materiál, nástroje, postupnosť tvarovania, povrchová úprava a plán kontroly. Najvhodnejší proces závisí od geometrie súčiastky, hrúbky materiálu, požiadaviek na toleranciu, množstva prototypu a očakávaného objemu výroby.

Krok 1: Kontrola dizajnu a vyrobiteľnosti

Pred výrobou by mal výrobca skontrolovať výkres, špecifikáciu materiálu, umiestnenie otvorov, geometriu ohybu, kontaktné plochy, oblasti pokovovania a požiadavky na izoláciu. Táto kontrola pomáha identifikovať funkcie, ktoré môžu zvýšiť náklady alebo vytvárať riziká kvality.

Krok 2: Príprava materiálu a rezanie

Medený plech, pás alebo tyč sa pripravuje podľa schválenej špecifikácie materiálu. Laserové rezanie, dierovanie, razenie, CNC obrábanie alebo iné vhodné metódy je možné zvoliť na základe požadovanej geometrie a ekonomiky výroby.

Krok 3: Tvarovanie a kontrola rozmerov

Operácie ohýbania a tvarovania vytvárajú konečnú geometriu. Odpruženie materiálu, polomer ohybu, presnosť nástroja a vzťahy medzi dierou a ohybom môžu ovplyvniť lícovanie zostavy. Pred dokončením plánu inšpekcie by sa mali identifikovať kritické rozmery.

Krok 4: Spájanie a povrchová úprava

V závislosti od konštrukcie môže komponent vyžadovať zváranie, lepenie svoriek, odhrotovanie, pokovovanie, čistenie alebo izoláciu. Každá operácia by mala byť kompatibilná s vybraným druhom medi a zamýšľaným prevádzkovým prostredím.

Krok 5: Kontrola a validácia

Vhodný plán kvality môže zahŕňať tieto kontroly:

• Materiálové certifikáty a overenie vstupného materiálu.
• Rozmerová kontrola hrúbky, šírky, umiestnenia otvorov, uhlov ohybu a rovinnosti.
• Vizuálna kontrola trhlín, otrepov, škrabancov a povrchových chýb.
• Kontroly hrúbky pokovovania a pokrytia tam, kde je to špecifikované.
• Kontroly elektrického odporu alebo kontinuity.
• Pevnosť spoja, zvýšenie teploty, izolácia alebo environmentálne testovanie, ak to projekt vyžaduje.

Nie každý komponent vyžaduje každý test. Plán inšpekcie by mal vychádzať z funkcie dielu, požiadaviek zákazníka, platných noriem a hodnotenia rizík. Ak sa požadujú kontroly výroby automobilov alebo formálne kvalifikačné dokumenty, tieto očakávania by sa mali dohodnúť ešte pred sériovou výrobou.

9. Ako môžu kupujúci znížiť riziká spojené s nákupom?

Pre obstarávacie tímy je hlavnou výzvou získanie komponentu, ktorý spĺňa technické požiadavky za konkurenčné celkové náklady. Cenová ponuka založená len na hmotnosti medi alebo vonkajších rozmeroch môže vynechať základné výrobné a validačné požiadavky.

Pripravte si kompletnú žiadosť o cenovú ponuku

Jasná RFQ pomáha výrobcovi vyhodnotiť návrh, identifikovať výrobné riziká a uviesť vhodný proces. Vždy, keď je to možné, poskytnite 2D technický výkres a 3D CAD súbor spolu s nasledujúcimi informáciami.

Vyhodnoťte celkové náklady, nielen jednotkovú cenu

Kúpna cena je len jednou časťou celkových nákladov. Nástroje, využitie materiálu, sekundárne spracovanie, pokovovanie, izolácia, kontrola, balenie, dodacia lehota a technické zmeny môžu ovplyvniť ekonomiku projektu.

Dodávateľ ponúkajúci nižšiu počiatočnú cenu nemusí byť najekonomickejšou voľbou, ak si diel vyžaduje opakované úpravy alebo produkuje nekonzistentné výsledky montáže. Naopak, zbytočné úzke tolerancie, nadmerné pokrytie pokovovaním alebo príliš zložitá geometria môžu zvýšiť náklady bez poskytnutia zmysluplného funkčného prínosu.

Pred výrobou skontrolujte možnosti dodávateľa

Opýtajte sa potenciálnych výrobcov, ako kontrolujú konzistenciu materiálu, kritické rozmery, otrepy, ohyby, pokovovanie a sledovateľnosť hotových dielov. V prípade potreby si vyžiadajte vzorky alebo záznamy o kontrole a dohodnite sa na kritériách prijatia skôr, ako sa zaviažete k veľkej objednávke.

Pre kupujúcich vyvíjajúcich prispôsobené kovové komponenty,Xiamen Lijingda Hardware Products Co., Ltd.môžu byť zahrnuté do procesu hodnotenia dodávateľa pre príslušné požiadavky na hardvér a presné kovové výrobky. Pred zadaním objednávky medenej prípojnice batérie EV si overte špecifické výrobné možnosti spoločnosti, možnosti materiálov, dostupné procesy spájania a dokončovania, kvalitnú dokumentáciu a skúsenosti so zamýšľanou aplikáciou.

Najefektívnejší proces získavania zdrojov spája inžinierske a nákupné tímy skoro. Keď sú elektrické požiadavky, výkresy, výrobná metóda a akceptačné kritériá zosúladené pred cenovou ponukou, obe strany môžu obmedziť revízie, ktorým sa dá vyhnúť, a zlepšiť prechod od prototypu k výrobe.
