Môžu hlbokoťažné kryty z nehrdzavejúcej ocele nahradiť hliník v zdravotníckych pomôckach?

Po desaťročia bol hliník predvoleným materiálom pre kryty zdravotníckych pomôcok – ľahký, ľahko opracovateľný a stredne odolný voči korózii. Dnešné chirurgické nástroje, implantovateľné ovládače a diagnostické nástroje však čelia náročnejším požiadavkám: opakovaná sterilizácia v autokláve, agresívne chemické čistenie a stále sa zmenšujúce tvarové faktory. Inžinieri sa pýtajú: plechovka z nehrdzavejúcej ocelehlboko ťahané puzdrávstúpiť? Odpoveď je čoraz viac áno. Vďaka pokrokom v precíznom razení a hlbokom ťahaní sa kryty z nehrdzavejúcej ocele teraz rovnajú hmotnosti hliníka alebo ho prevyšujú (cez tenšie steny), pričom ponúkajú vynikajúcu odolnosť, tienenie EMI a kompatibilitu so sterilizáciou. Tento článok skúma kompromisy, technické objavy a prečo výrobcovia zdravotníckych pomôcok prehodnocujú výber materiálov.

Kde hliník zaostáva

Hliník nie je ideálny pre každú medicínsku aplikáciu. Medzi bežné body bolesti patria:

• Korózia v autokláve – Sterilizácia parou pri 134°C spôsobuje pitting a povrchovú oxidáciu, najmä na poškriabaných eloxovaných vrstvách.
• Mäkkosť – hliník sa ľahko pretláča počas manipulácie alebo montáže, čo ohrozuje hermetické tesnenie.
• Obmedzená pevnosť závitu – Naskrutkujte pás závitov v tenkostenných častiach.
• Zraniteľnosť EMI – hliník poskytuje slušné tienenie, ale menej ako nehrdzavejúca oceľ pre vysokofrekvenčné rušenie (kritické pre zariadenia susediace s MRI).

V prípade zariadení na jedno použitie alebo obmedzeného opätovného použitia zostáva hliník nákladovo efektívny. Pre opakovane použiteľné chirurgické nástroje a implantovateľné ovládače s dlhou životnosťou sa však presadzujú hlboko ťahané puzdrá z nehrdzavejúcej ocele.

Prečo teraz fungujú hlboko ťahané kryty z nehrdzavejúcej ocele

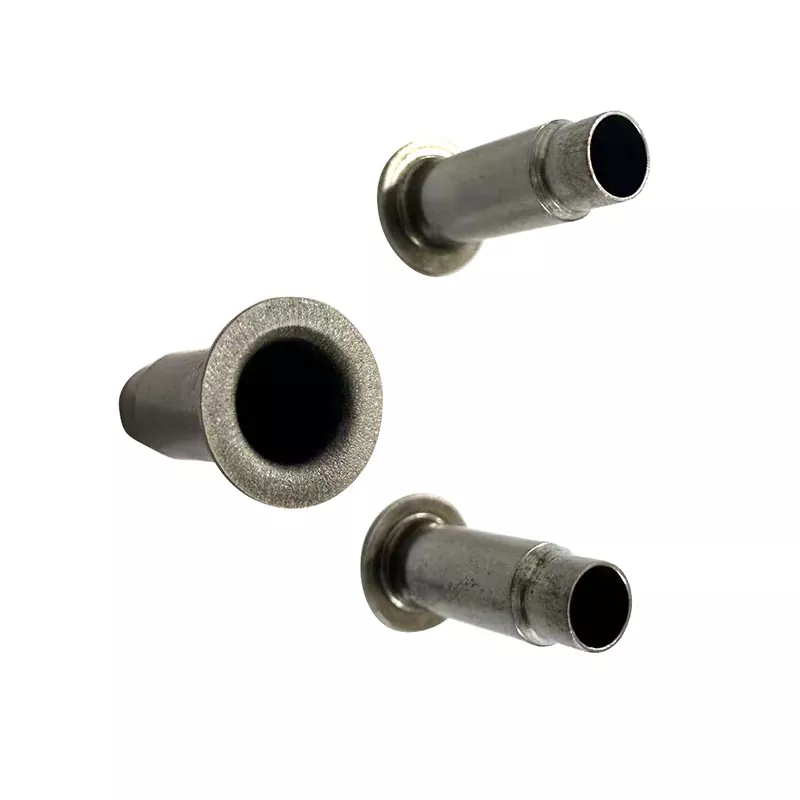

Hlboké ťahanie je proces tvarovania plechu, pri ktorom sa plochý polotovar radiálne vťahuje do dutiny matrice, aby sa vytvorili bezšvové, miskovité tvary. Historicky sa nehrdzavejúca oceľ (najmä 304 a 316L) ťažko ťahala do hĺbky kvôli mechanickému spevneniu a pruženiu. Moderné riešenia zahŕňajú:

• Viacstupňové hlbokoťažné lisy – Až 10 staníc postupne formuje kov bez trhania.
• Stredné žíhanie – Laserové alebo vákuové žíhanie obnovuje ťažnosť medzi fázami.
• Vysokotlakové mazivá – špeciálne vyvinuté pre čistotu medicínskej kvality.

Popredný výrobca, Xiamen Lijingda Precision Stamping Co., Ltd. (založená v roku 2004), ovláda tieto techniky. Vyrába ich 25 presných lisov (25–500 ton) a japonských strojov na pomalé rezanie drôtomhlboko ťahané puzdrás hrúbkou steny len 0,3 mm – čím sa dosiahne, že kryty z nehrdzavejúcej ocele sú len o 15–20 % ťažšie ako ekvivalentné hliníkové konštrukcie, ale s trojnásobnou medzou klzu.

Porovnanie parametrov – Hlboko ťahané kryty z nehrdzavejúcej ocele a hliníka

Hlboko ťahané kryty z nehrdzavejúcej ocele excelujú v medicínskom použití

1. Opakovane použiteľné chirurgické nástroje

Rukoväte pre elektrochirurgiu, endoskopy a poháňané kostné vŕtačky. Kryt musí prežiť stovky parných cyklov bez korózie alebo zlyhania tesnenia. Nehrdzavejúca oceľhlboko ťahané puzdrávytvorte hladké povrchy bez štrbín, ktoré nezachytávajú baktérie.

2. Ovládače implantovateľných zariadení

Externé ovládače pre kardiostimulátory alebo neurostimulátory nosia pacienti roky. Pád hliníkového zariadenia ho môže poškriabať a zlomiť vnútorné držiaky PCB. Puzdrá z nehrdzavejúcej ocele absorbujú nárazy bez trvalej deformácie.

3. Zariadenie kompatibilné s MRI

Aj keď sú obe nemagnetické (304/316L sú austenitické), nehrdzavejúca oceľ poskytuje lepšie tienenie proti RF rušeniu, čím znižuje artefakty na snímkach MRI.

4. Prenosné diagnostické prístroje

Ručné analyzátory krvi a ultrazvukové sondy. Vyššia odolnosť proti pretlačeniu znamená spoľahlivú prevádzku aj po náhodnom páde.

Prekonanie námietky hmotnosti – ako pomáha presné hlboké kreslenie

Hlavný argument proti nehrdzavejúcej ocelihlboko ťahané puzdrábola váha. Pevná krabica z nehrdzavejúcej ocele je ťažká. Ale hlboké ťahanie umožňuje tenšie steny. Pre typické puzdro s rozmermi 50 mm × 30 mm × 10 mm:

• Hliník (1,0 mm stena) → ~27 g
• Nerezová oceľ (0,4mm stena) → ~34g

Nerezová časť je len o 26% ťažšia, nie o 190%, ako naznačuje surová hustota. A nerezové puzdro je výrazne pevnejšie, čo umožňuje dizajn bez rebier, ktorý zjednodušuje čistenie.

Xiamen Lijingda Precision Stamping Co., Ltd. sa špecializuje na takéto tenkostenné hlboko ťahané puzdrá. Ich 500-tonové lisy v kombinácii s PG optickým brúsením pre presnosť matrice dosahujú tolerancie hrúbky steny ± 0,02 mm – kritické pre tesnenia vo vodotesných lekárskych zariadeniach.

Kedy prejsť na nehrdzavejúcu oceľ

Zvážte hlboko ťahané kryty z nehrdzavejúcej ocele, ak:

• Vaše zariadenie vyžaduje viac ako 500 cyklov autoklávu.
• Kryt často klesá alebo klope (chirurgické ordinácie, terénne kliniky).
• Potrebujete vynikajúce tienenie EMI/RFI (blízko MRI, rádiofrekvenčná ablácia).
• Chemické dezinfekčné prostriedky korodujú váš súčasný hliníkový povrch.
• Chcete hladký vnútorný povrch odolný voči baktériám.

Držte sa hliníka, ak:

• Zariadenie je na jedno použitie alebo na obmedzené použitie (<50 cyklov).
• Hmotnosť je absolútne kritická (napr. miniatúrny implantovateľný ovládač s rozpočtom < 10 g).
• Objem výroby presahuje 500 000/rok a opotrebovanie nástrojov sa stáva nákladovým problémom.

Čo požadovať od dodávateľa hlbokého kreslenia

Nie všetky lisovne dokážu vyrobiť hlboko ťahané kryty z nehrdzavejúcej ocele lekárskej kvality. Hľadaj:

• Presné vybavenie– Japonské pomalé drôtové EDM a PG optické brúsky na výrobu razidiel (Xiamen Lijingda má 6 pomalých drôtových rezačiek a PG brúsok).
• Čistenie počas procesu– Uhľovodíkové ultrazvukové čistiace linky na odstraňovanie mazadiel (lekárska čistota vyžaduje < 1 mg zvyškov na diel).
• Testovacie nástroje– Najmenej 10 presných testerov pre CMM, povrchovú úpravu a detekciu netesností.
• Certifikácie– CE/UL pre akékoľvek integrované zásuvky alebo elektrické funkcie (priemyselná zásuvka vlastnej značky Xiamen Lijingda má CE/UL).
• Skúsenosti– Viac ako 15 rokov presného razenia pre automobilový priemysel, železnice a elektroniku – silný dôkaz lekárskej spoľahlivosti.

Xiamen Lijingda Precision Stamping Co., Ltd. (a jej sesterská spoločnosť z roku 2014) poskytuje služby v leteckom a kozmickom priemysle, v automobilovom priemysle s novou energiou a v zdravotníctve. Ich R&D tím bežne pracuje na hlboko ťahaných krytoch až do hrúbky steny 0,3 mm v 304 a 316L. Pre výrobcov OEM zdravotníckych pomôcok to znamená dodávateľa, ktorý už rozumie tenkostennému, vysoko presnému nerezovému tvarovaniu.

Posun materiálu, ktorý sa oplatí vyskúšať

Hliník z medicínskych prístrojov nezmizne. Ale pre aplikácie vyžadujúce dlhú životnosť, odolnosť voči sterilizácii a rázovú húževnatosť, nehrdzavejúca oceľhlboko ťahané puzdrású presvedčivou alternatívou. Moderné viacstupňové hlboké ťahanie a medzižíhanie zmenšili rozdiel v hmotnosti a zároveň rozšírili náskok vo výkonnosti. Inžinieri zdravotníckych zariadení by si mali vyžiadať kryty vzoriek vyrobené z 0,4 mm 316L a vykonať vlastné testy autoklávového cyklu – výsledky často prekvapia skeptikov.

Keď vaše hliníkové puzdro predčasne zlyhá, neprerobte len tú istú geometriu. Opýtajte sa špecialistu akoXiamen Lijingda Precision Stamping Co., Ltd.na hodnotenie hlboko ťahanej verzie z nehrdzavejúcej ocele. Použite tabuľku 1 na porovnanie nákladov, hmotnosti a životnosti. Ďalšia generácia opakovane použiteľných lekárskych nástrojov bude pravdepodobne nehrdzavejúca – a hlboko ťahaná.
